万州重庆LED室内全彩显示屏E结构框架安装步骤

       我公司作为重庆市LED显示屏安装专业弱电施工团队，在行业中室内 LED 显示屏凭借出色的视觉效果，广泛应用于会议室、展厅等场景。当我们准备好E结构、单元板、排线、电源、控制卡、处理器、控制电脑等材料自行组装时，如何将一块块模组拼接成完整且能正常运行的显示屏幕呢？以下从前期准备到调试运行，为你带来详细安装步骤。

      准备手电钻、水平仪、剥线钳、万用表等安装工具。手电钻组装结构和用于在墙面固定钢结构；水平仪确保钢结构主架安装水平；万用表可检测电路通断与电压，保障电路连接正常。

      根据显示屏尺寸与安装环境，规划好安装位置。确保安装面平整、坚固，能承受显示屏重量。同时，预留足够的空间用于布线与后期维护，还要保证控制电脑与显示屏之间的信号传输距离在合理范围内，避免信号衰减。

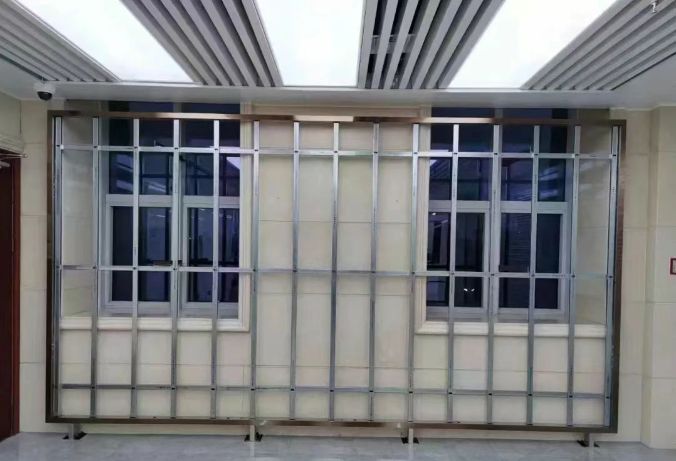

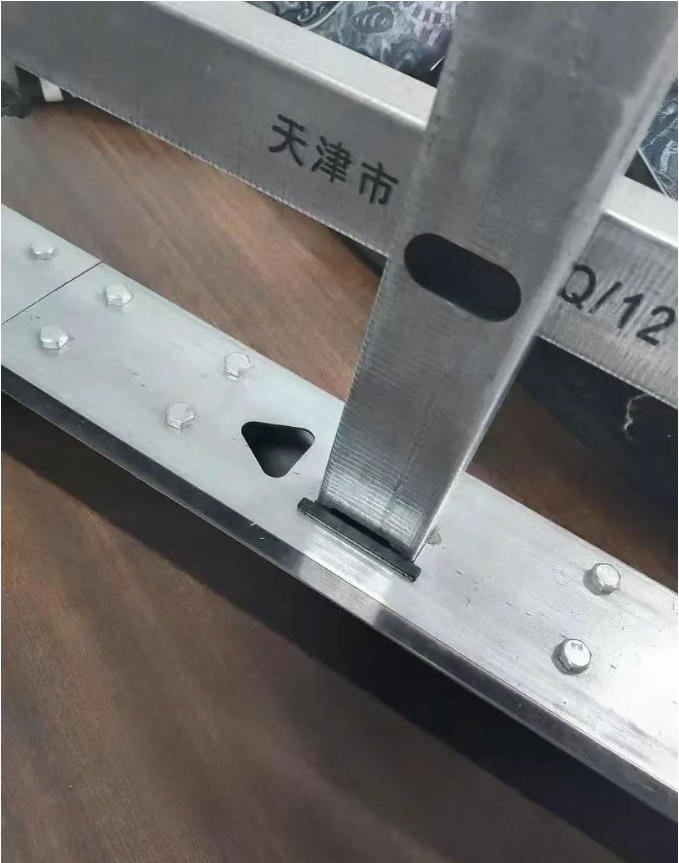

      按照设计图纸，将主架型材通过连接件和螺丝进行组装。先组装底部框架，使用水平仪校准，保证底部水平。接着安装立柱与顶部框架，每安装一个部件，都要用水平仪和直角尺检查垂直度与角度，确保主架结构稳固、尺寸精准，避免因主架不规范导致显示屏安装后出现倾斜、变形。

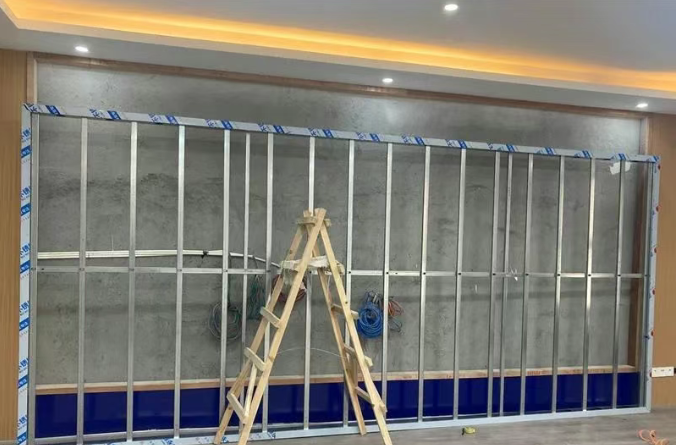

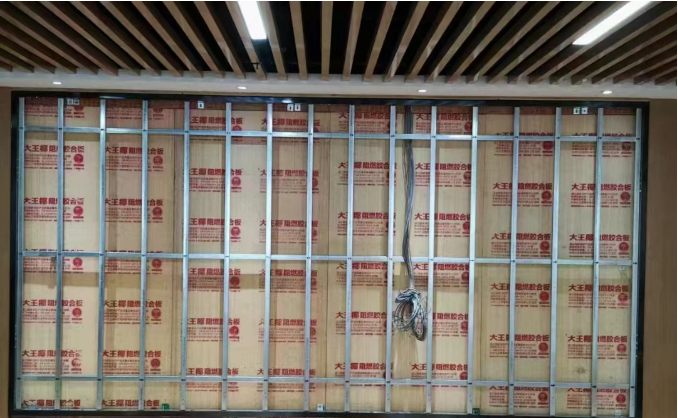

      将组装好的主架移至安装位置，使用膨胀螺丝或其他合适的固定方式，将主架牢固固定在安装面上。固定时，确保螺丝拧紧，主架与安装面紧密贴合，防止出现晃动。对于大型显示屏主架，可在多个位置进行加固，增强稳定性。

       将电源固定再钢结构上，连接电源时注意正负极不要接反。通常红色线为正极，黑色线为负极。同时，根据模组数量与功率，合理分配电源，将电源串联起来，确保每个模组都能获得稳定的供电。然后根据控制卡带载数量将控制卡也固定在钢架合适位置上，按顺序插好排线，并将控制卡根据网线带载分几路串联起来。

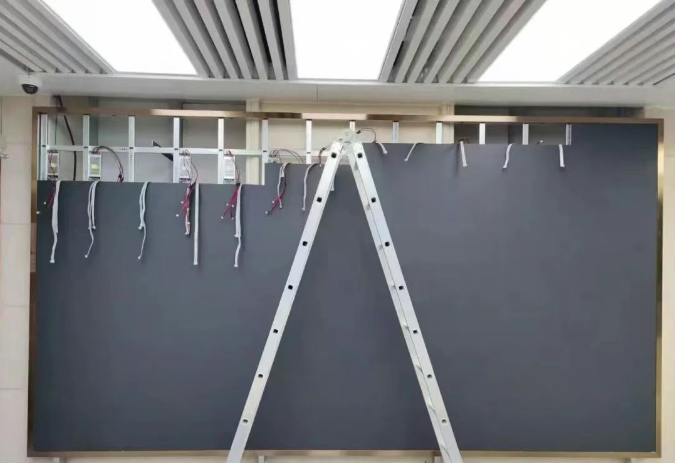

       下面开始贴板子：将单元板按照设计布局依次排列，使用排线将相邻模组的对应接口正确连接。连接时，注意排线的方向与接口标识，确保连接牢固，避免出现松动或插反情况，否则会导致显示异常。贴板过程中，保证模组安装平整，相邻模组之间的拼接缝隙均匀一致，使整个显示屏表面平整光滑，提升显示效果。

       将处理器与控制电脑通过网线和HDMI线连接，形成完整的信号传输链路。在连接过程中，检查各接口连接是否紧密，避免因接触不良导致信号传输中断。在通电前，再次检查所有部件的安装与连接情况。检查螺丝是否拧紧，线路连接是否正确，有无短路或断路现象。使用万用表对电路进行检测，确保电路正常。

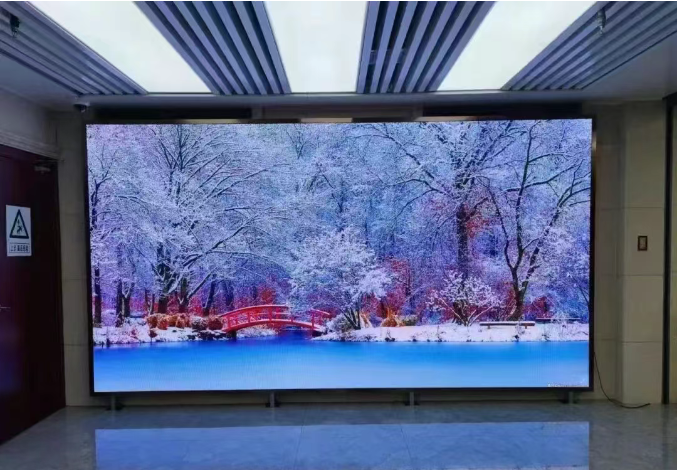

      接通电源，观察电源、控制卡是否正常亮起。通过控制电脑上的调试软件，对显示屏的亮度、色彩、对比度等参数进行设置并发送保存。各厂家显示屏系统操作各有不同，根据技术说明操作即可。显示屏亮起，检查显示画面是否正常，有无花屏、黑屏、亮线、坏点等问题。

      通过以上步骤，就能将一块块模组组装成完整的室内 LED 显示屏并实现正常使用。在安装过程中，务必严格按照操作规范进行，确保安装安全与显示质量。若在安装过程中遇到问题，可参考产品说明书或寻求专业人员帮助。
